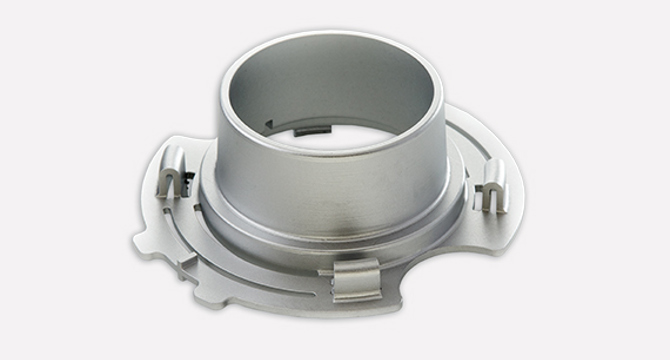

Kit de diseño para el mecanizado CNC

Las tolerancias representan la precisión dimensional de una pieza. Es la cantidad de variación aceptable en la dimensión de una pieza. Normalmente, Protolabs mantiene una tolerancia general de mecanizado de ±0,1 mm o superior, aunque nuestro socio de la red HUBS puede alcanzar hasta ±0,010 mm. Lo mejor de una tolerancia general normalizada de ±0,1 mm. es que no necesitas realizar un dibujo 2D, podemos empezar a fabricar en cuanto tengas el modelo 3D.

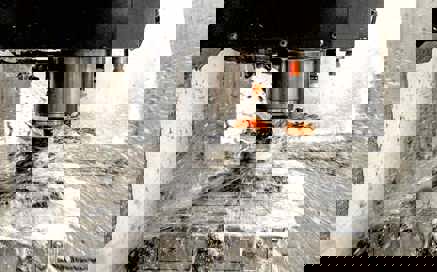

En general, en Protolabs, la mayoría de los orificios se interpolan con una fresa en lugar de taladrarlos. Además de permitir más flexibilidad en el tamaño de los orificios, también ofrece mejores acabados de superficie que los orificios taladrados. La misma herramienta se utiliza también para ranuras y cajeras, lo que supone una reducción del tiempo de ciclo y del coste de la pieza. La principal contrapartida es que los orificios de más de 6 diámetros de profundidad se convierten en un reto, ya que normalmente se necesitan taladros específicos y esto puede implicar que haya que mecanizar la pieza por ambos lados.

Para el roscado, adoptamos un enfoque más moderno en lugar de las tradicionales "roscas" que se utilizan para crear manualmente un roscado. Utilizamos una fresadora de roscas de un solo punto para cortar helicoidalmente el perfil. De este modo, con el proceso CNC conseguimos una rosca precisa y podemos usar una única herramienta para cortar varias roscas que compartan el mismo paso (número de roscas por pulgada). Podemos obtener roscas UNC y UNF desde #2 hasta 1/2 pulgada M2 a M12 (métricas) con un único juego de herramientas. Aquí tienes la lista completa.

Protolabs es capaz de mecanizar texto, siempre que el espacio entre caracteres y el trazo utilizado para escribir sea de al menos 0,5 mm.
Cabe señalar que el texto debe tener las siguientes características:

• Debe estar rebajado, no en relieve, de 0,2 a 0,5 mm de profundidad suele ser suficiente, porque es más rápido retirar el material.


• Debe tener fuentes con radios, esto incluye arial, verdana, sans-serif o similares, porque se adaptan a las herramientas circulares.


• Debe tener 20 puntos o más, para garantizar que la anchura del texto sea superior a 0,5 mm.

Los juegos de herramientas de Protolabs contienen materiales como el carburo de tungsteno, un material superrígido que ofrece la máxima vida útil y productividad con una deflexión mínima. Pero incluso las herramientas más resistentes se desvían, al igual que los metales y plásticos que se mecanizan.

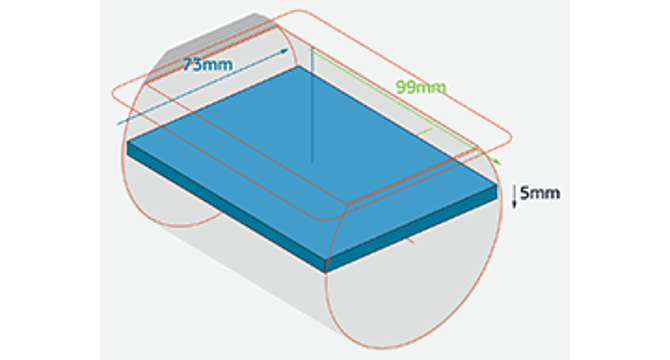

El grosor mínimo de los elementos en la fábrica de Protolabs es de 0,5 a 1 mm y la profundidad máxima de un solo corte es de 50 mm de alto x 1 mm de ancho, tiene una relación de finura de 50:1. Esto puede funcionar en algunos materiales, pero 20:1 es una buena regla general*.

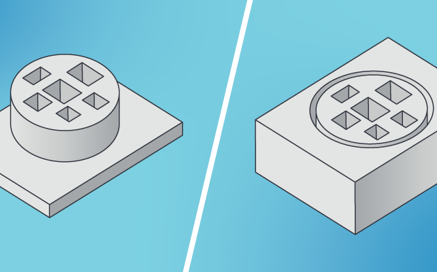

Como parte del proceso de mecanizado CNC, las esquinas afiladas de una pieza se redondearán. Esto se identificará antes de fresar la pieza. En materiales más blandos, las herramientas son de fondo plano, por lo que solo hay que tener en cuenta el diámetro de la herramienta. En metales más duros, es habitual que las herramientas tengan también un radio en la punta, lo que dejará un pequeño radio en el fondo de las cajeras. **
