Pieza fabricada con mecanizado CNC

Servicio de mecanizado CNC

Ideal para prototipos y tiradas cortas de producción (entre 1 y más de 40).

Solicita hoy mismo un presupuesto en línea.



Certificaciones

ISO 9001: 2015

40+
Materiales de plástico y metal
100+
Máquinas CNC
75,000+
Piezas mecanizadas al mes

iconographia servicios protolabs¿Busca un proveedor fiable y rápido de componentes mecanizados de plástico y metal? Con cientos de máquinas CNC, ofrecemos una capacidad interna inigualable para entregarle las piezas siempre con puntualidad. En Protolabs, el servicio de mecanizado CNC resulta idóneo tanto para prototipos rápidos como para tiradas cortas de producción de piezas finales.



Procesos de mecanizado CNC

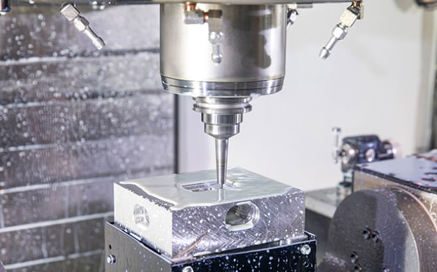

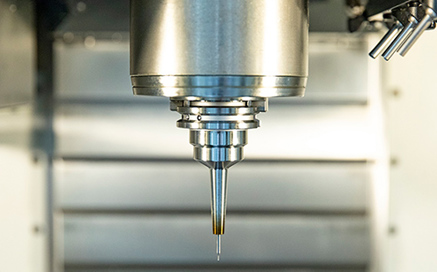

Fresado CNC

El fresado CNC es un proceso de fabricación sustractiva que utiliza procesos de fresado de 3 ejes y fresado indexado de 5 ejes para cortar rápidamente bloques sólidos de plástico y metal y convertirlos en piezas finales.

CAPACIDADES

NORMAS DE DISEÑO

Torneado CNC

El torneado CNC con herramientas motorizadas combina las capacidades del torno y la fresadora para mecanizar piezas con características cilíndricas a partir de varillas metálicas.

CAPACIDADES

NORMAS DE DISEÑO


Ejemplo de presupuesto de mecanizado CNC

Ejemplo de presupuesto de mecanizado CNC

Descubre lo fácil que es montar plaquitas y echa un vistazo a algunos de los consejos de mecanizado que puedes encontrar.

Ejemplo de presupuesto de mecanizado CNC

Mecanizado CNC y acabado de superficies

Mecanizado CNC y acabado de superficies

Descubra las distintas opciones de acabado para sus piezas mecanizadas.

Mecanizado CNC y acabado de superficies

Mecanizado CNC toolkit

saber mas sobre CNC

Caja de herramientas sobre buenas prácticas en el mecanizado CNC

Saber mas sobre CNC

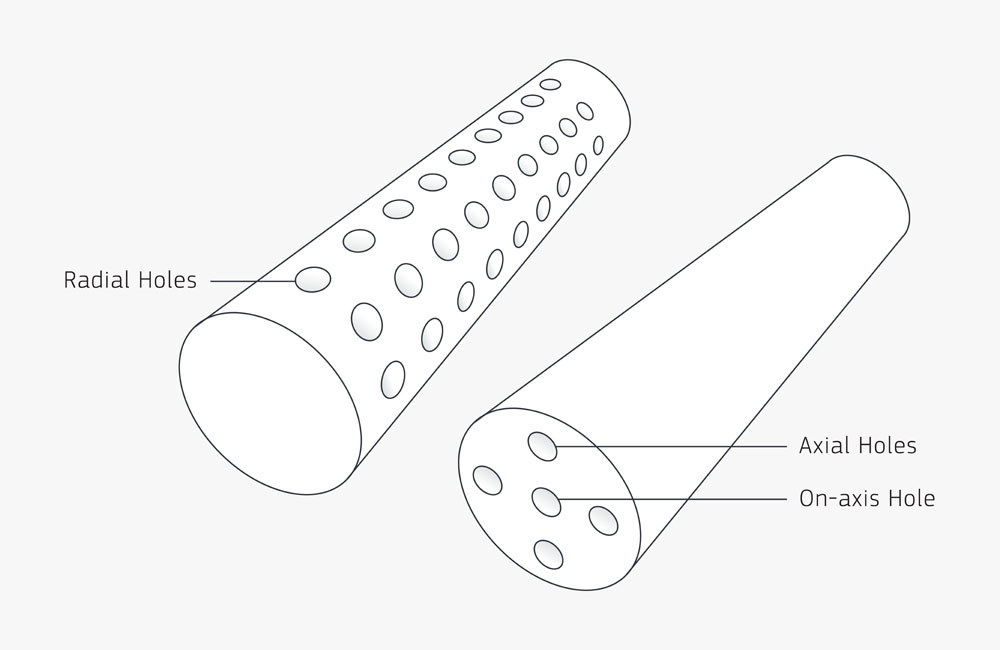

Roscado

Roscado

Para las piezas mecanizadas, puedes añadir fácilmente elementos roscados. Estos elementos pueden especificarse en el presupuesto interactivo. Cuando se devuelve un presupuesto, la pantalla 3D muestra los tipos de rosca posibles para cada elemento. Es posible seleccionar roscas diferentes (cuando sea posible) o no seleccionar roscas para cada elemento.

Saber mas

Mecanizado CNC de dimensiones máximas

mecanizado cnc de tamaño máximo

Las dimensiones máximas se refieren a la materia prima y a la envolvente de mecanizado. En función de la geometría de la pieza y de los requisitos de sujeción, el tamaño máximo de la pieza puede ser ligeramente inferior. Analizaremos cada descarga y le informaremos al respecto.

Saber mas

Mecanizado de piezas complejas

Mecanizado de piezas complejas

Tolerancias más ajustadas de hasta ±0,020 mm. Piezas completas sin dejar material. Anodizado. Nuestra red de proveedores a través de Hubs puede ayudarle. Obtenga hoy mismo un presupuesto instantáneo de hasta 1.000 piezas.

Saber mas

Directrices de diseño para el mecanizado CNC





Capacidades de la fábrica

Red Protolabs


Tamaño máximo de la pieza

3 axis: 254mm x 178mm x 95mm

5 axis: 66mm x 73mm x 99mm

(Max size for Aluminium 559mm x 356mm x 95mm)

650mm x 650mm x 300mm


Tamaño mínimo de la pieza 6.35mmx 6.35mm 0.50mm
Tolerancias Normalmente, Protolabs puede mantener una tolerancia de mecanizado de +/- 0,1 mm. Las piezas pueden ser tan finas como 0,5 mm en regiones siempre que el grosor nominal de la pieza sea superior a 1 mm. La profundidad máxima que se puede fresar es de 50 mm desde cualquier lado de la pieza. Para conocer las dimensiones de fresado específicas por material, consulte las extensiones máximas de pieza para mecanizado. +/-0.020mm

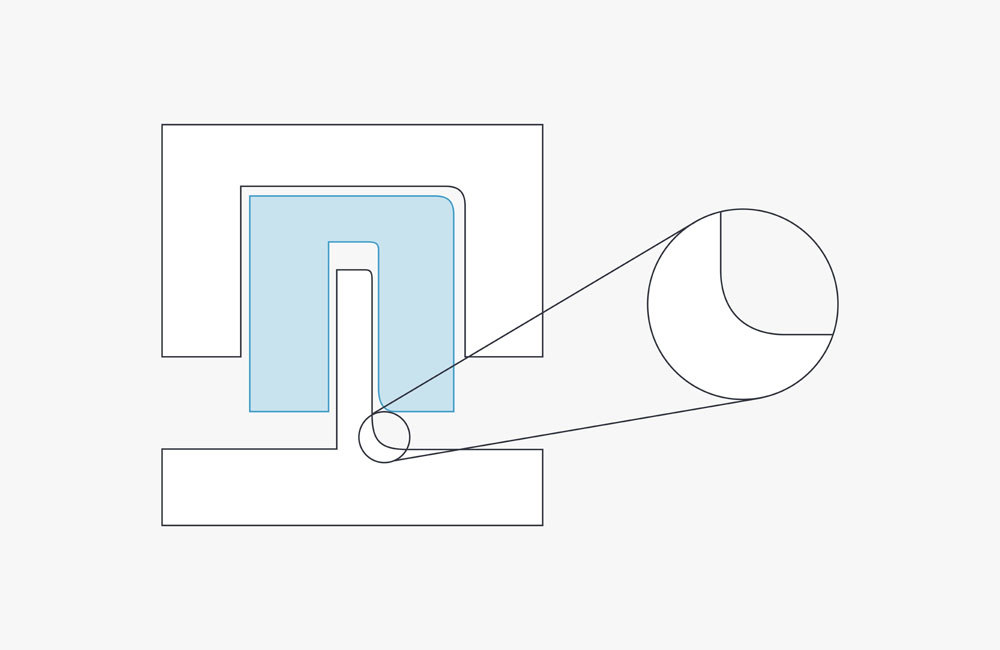

Radios Las esquinas interiores afiladas de una pieza se redondearán como resultado natural del proceso de mecanizado CNC. Los radios resultantes se identificarán antes de fresar la pieza.

En las esquinas interiores agudas se aplica de serie un radio de 2 mm.

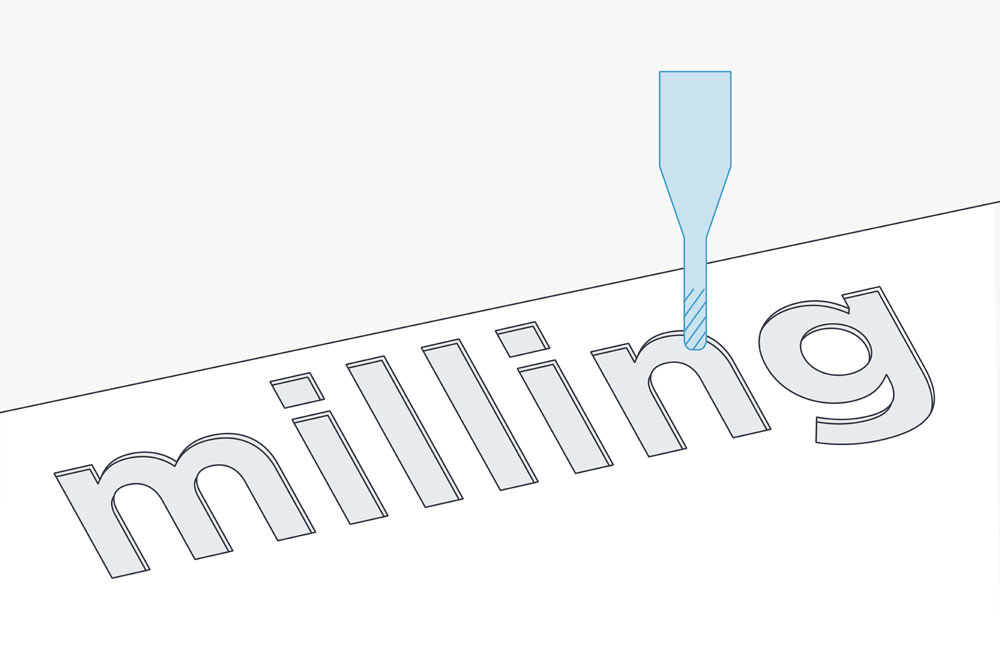

Texto • El texto empotrado debe tener una anchura de trazo mínima de 0,5 mm.
• El espaciado entre caracteres en el texto en relieve debe ser de 0,5 mm o superior.
•Profundidad mínima del texto empotrado de 0,3 mm.
• Si el diseño lo permite, opte por texto empotrado en lugar de en relieve.
Plástico y metales blandos: anchura mínima 0,457 mm, profundidad 0,3 mm. Ejemplo de tamaño de texto: fuente Arial Rounded MT de 16 puntos.

Metales duros: anchura mínima 0,838 mm, profundidad 0,3 mm. Ejemplo de tamaño de texto: fuente Arial Rounded MT de 22 puntos.

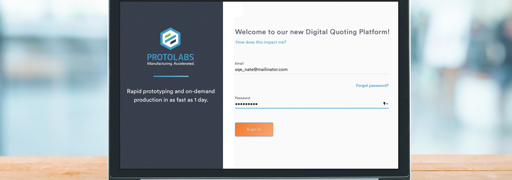

  Cargar un CAO Cargar une pieza





    Metric Métriques réseau
Tamaño máximo Diámetro 75mm 431mm
Largo 228mm 990mm
Tamaño mínimo Diámetro 4mm 1mm
Largo 1.27mm 0.5mm
Grosor de la pared 0.5mm 0.5mm
Ángulo 30° Below 90°
Tolerancias +/- 0.1mm +/- 0.020mm

cnc milling golf ball
cnc milling hexagon
cnc milling mini cnc machine
cnc milling ball in cube

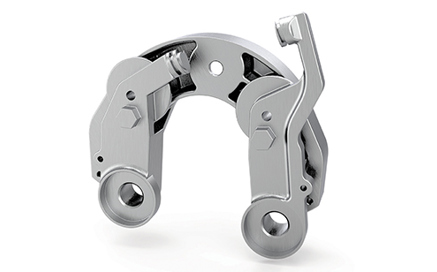

Materiales de mecanizado CNC


Metales

  • Aluminio
  • Latón
  • Acero al carbono
  • Cobre
  • Acero dulce
  • Acero inoxidable
  • Titanio

Plásticos

  • ABS
  • Acetal
  • Delrin (POM)
  • HDPE
  • Nylon
  • PEEK
  • PEI
  • PET
  • PE-UHMW
  • PMMA
  • Policarbonato
  • Polipropileno
  • PPSU
  • PTFE
  • PVC

pieza mecanizada de cobre


Pieza mecanizada CNC con anodizado

Piezas acabadas en tan sólo 6 días

Consiga piezas mecanizadas anodizadas y cromadas con nuestra opción de acabado rápido. Los materiales elegibles incluyen aluminio 6082 y 7075. Comience hoy mismo su próximo proyecto de mecanizado.

Obtener un presupuesto

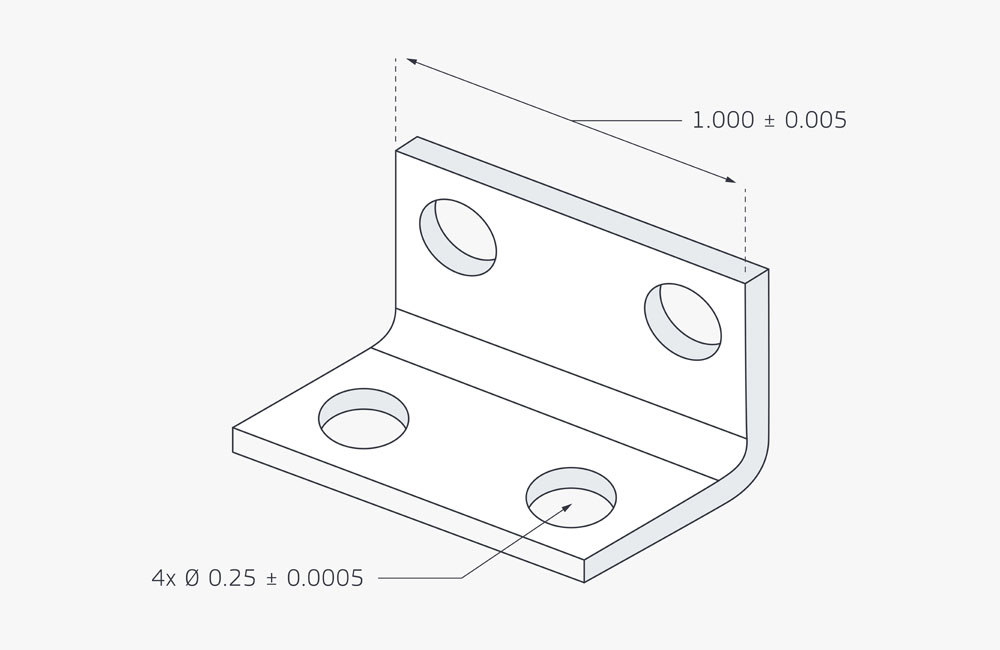

Tolerancias garantizadas gracias a nuestra red digital

Gracias a nuestra red digital de fabricantes impulsada por HUBS, garantizamos que nuestros socios siguen las normas ISO 2768 para todas las piezas mecanizadas por CNC. Para las piezas metálicas, puede elegir entre ISO 2768-m (media) o ISO 2768-f (fina). Las piezas mecanizadas de plástico seguirán la norma 2768-m (media). Son posibles tolerancias geométricas de hasta ±0,010 mm, pero deben indicarse claramente en los dibujos técnicos. Nuestra red puede conseguir tolerancias más estrictas en ejes y orificios, con ajustes de hasta H7 (ISO 286-2), y a veces incluso tolerancias más estrictas mediante presupuestos manuales. Más información sobre nuestra red de Hubs.

Todos los socios de la red siguen las normas ISO 2768 para el mecanizado CNC. Es posible seleccionar medio o fino para los metales. Se puede lograr una mayor precisión utilizando tolerancias de dibujo 2D.

Nuestra fábrica seguirá las normas ISO 2768 para el mecanizado CNC o proporcionará una tolerancia general de ±0,1 mm. No hay opciones seleccionables, por lo que no se requieren planos en 2D.



  Fábricas Protolabs Red sólo metales Red de plásticos y metales
Radio de esquina interior Detalles del presupuesto 2 mm de serie* 2 mm de serie*
Método de tolerancia Dimensión nominal# Tolerancia general ISO 2768-f fine ISO 2768-m medium
0.5mm** to 3mm ±0.1 mm ±0.05 mm ±0.1 mm
Over 3mm to 6mm ±0.1 mm ±0.05 mm ±0.1 mm
Over 6mm to 30mm ±0.1 mm ±0.10 mm ±0.2 mm
Over 30mm to 120mm ±0.1 mm ±0.15 mm ±0.3 mm
Over 120mm to 400mm ±0.1 mm ±0.20 mm ±0.5 mm
Over 400mm to 1000mm ±0.1 mm ±0.30 mm ±0.8 mm
Over 1000mm to 2000mm Not applicable ±0.50 mm ±1.2 mm
Over 2000mm to 4000mm Not applicable Not applicable ±2.0 mm



#ISO 2768 se basa en características: la banda de tolerancia se aplicará a cada característica de su pieza, independientemente del tamaño total de la pieza.

*Se aplicará un radio de 2 mm a las esquinas internas afiladas como norma, pero pueden solicitarse otras opciones.

**Por favor, indique claramente las tolerancias para tamaños nominales inferiores a 0,5 mm en su dibujo técnico.

Tolerancias garantizadas por Protolabs

En general, Protolabs mantendrá una tolerancia general de mecanizado de ±0,1 mm o superior. La tolerancia se indicará claramente en su presupuesto. En este momento no es posible seleccionar tolerancias más estrictas para las piezas fabricadas en las plantas de Protolabs, pero nuestra red de socios puede producir con tolerancias más estrictas.

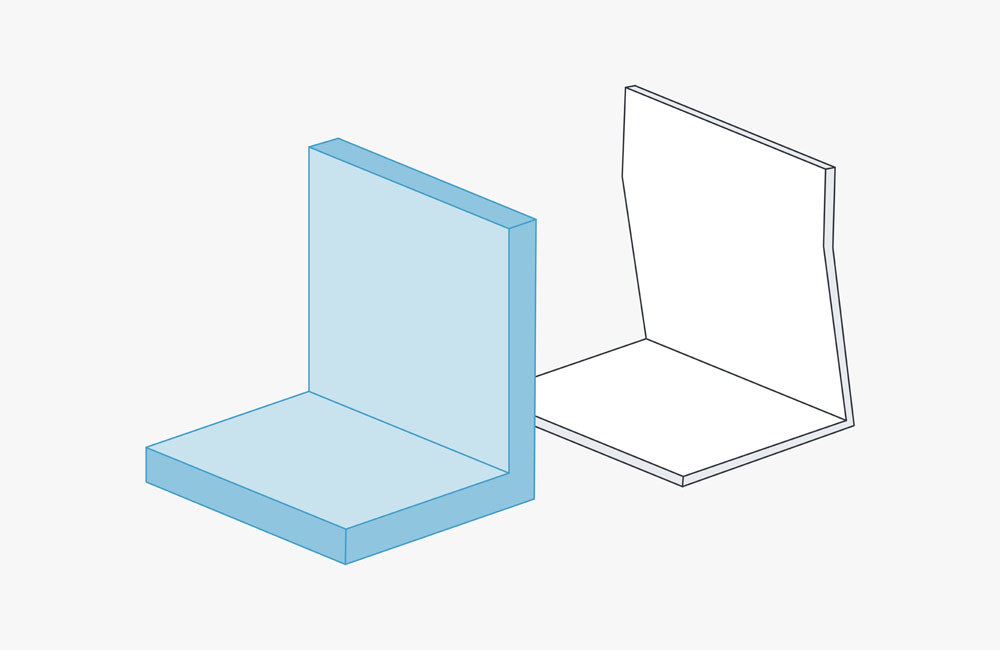

Las piezas pueden ser tan finas como 0,5 mm siempre que el grosor nominal de la pieza sea superior a 1 mm. La profundidad máxima de la herramienta que se puede mecanizar es de 50 mm desde cualquier lado de la pieza. Para conocer las dimensiones de fresado específicas por material, consulte los límites máximos de mecanizado de piezas.

Acabado superficial: En general, Protolabs ofrece un acabado superficial < 1,6 µm Ra (rugosidad media) para todos los materiales CNC. Ra de 6,3 µm a Ra de 0,8 µm son típicos para el mecanizado CNC general. El granallado opcional proporciona un acabado ligeramente más rugoso, pero uniforme y mate. Consulte la guía de acabado de superficies para ver imágenes detalladas.

Todos los componentes se inspeccionan y miden con calibradores, micrómetros y calibres de espigas y roscas. También se pueden solicitar informes de inspección dimensional (DIR) realizados con máquinas de medición por coordenadas (MMC) de alta precisión.

ISO es la Organización Internacional de Normalización y publica normas mundiales para armonizar la fabricación. La norma ISO 2768 define tres clases de tolerancias: fina, media y gruesa. Cada clase tiene una banda de tolerancia proporcional a la dimensión nominal medida. La principal ventaja de utilizar una tolerancia general, como la ISO 2768-f, es que los componentes pueden fabricarse directamente a partir de CAD 3D sin necesidad de planos 2D. También simplifica enormemente la producción de un dibujo 2D, ya que cada dimensión ya tiene una tolerancia aplicada, lo que reduce la necesidad de añadir tolerancias para definir las dimensiones críticas.


¿Por qué elegir Protolabs para el mecanizado CNC?


FAQ


Ventajas del mecanizado CNC

expand_less expand_more

El proceso sustractivo del mecanizado CNC ofrece múltiples ventajas tanto para la creación de prototipos como para piezas de producción de bajo volumen.

  • Precisión y repetibilidad
  • Tolerancias estrechas
  • Materiales de calidad de producción
  • Piezas de entrega rápida en 1 día

Aplicaciones del mecanizado CNC

expand_less expand_more

El mecanizado CNC se utiliza ampliamente en las industrias aeroespacial, médica y automovilística por su capacidad para fabricar rápidamente piezas precisas en materiales de calidad de producción. Las piezas CNC típicas incluyen

  • Carcasas y cajas
  • Soportes
  • Fijaciones para fabricación
  • Engranajes y rodamientos
  • Componentes mecánicos internos
  • Instrumentación médica

¿Cuánto cuestan las piezas mecanizadas?

expand_less expand_more

Los costes varían en función de la complejidad, la cantidad y el plazo de entrega. La mejor forma de averiguarlo es enviar un modelo CAD en 3D y obtener un presupuesto interactivo con información sobre el diseño para fabricación (DFM).


¿Cuál es el tamaño máximo de las piezas CNC?

expand_less expand_more

El tamaño máximo de la pieza varía en función del material elegido. El mayor tamaño de pieza ofrecido es 559 mm x 356 mm x 95,25 mm y está disponible en aluminio. Consulte esta tabla para conocer las dimensiones máximas por material.

¿Qué es la red de socios de Hubs?

expand_less expand_more

Nuestra red mundial de socios, a través de Hubs, ofrece capacidades ampliadas, tolerancias más estrictas, precios por volumen y la posibilidad de procesar piezas más complejas. Puede visitar hubs.com y hacer clic en la pestaña "Capacidades" de la barra de navegación situada en la parte superior de la página para ver una lista completa de las capacidades disponibles a través de Hubs.

¿Cuáles son las opciones de roscado?

expand_less expand_more

Ofrecemos roscas UNF, UNC y métricas para mecanizado, así como insertos para carretes y chavetas (pero no suministramos ni instalamos los insertos). Están disponibles en piezas fresadas o torneadas con CNC. Consulte esta página para ver nuestra gama completa de opciones de roscado.



¿Qué incluye un presupuesto CNC en línea?

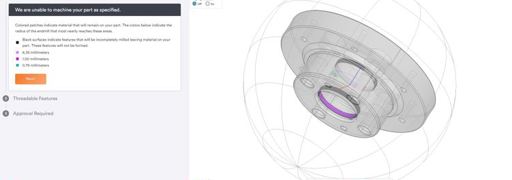

Cargue un archivo CAD en 3D de su pieza mecanizada y en pocas horas le enviaremos un análisis de fabricación y un presupuesto interactivo. En el presupuesto puede modificar materiales y cantidades y ver los precios actualizados en tiempo real. Además, dentro de su análisis de fabricación, puede asignar el roscado con un clic del ratón.

Cada presupuesto CNC contiene:

  • Precios precisos en tiempo real
  • Análisis de fabricación
  • Asignación de roscas
