CNC Bearbeitung: Maximale Abmessungen nach Werkstoff
Finden Sie die maximalen Umfänge von Kunststoff- und Metallmaterialien für CNC-Fräs- und Drehteile.
Die maximalen Abmessungen beziehen sich auf das Rohmaterial und den Bearbeitungsbereich. Abhängig von der Teilegeometrie und den Anforderungen an die Vorrichtung/Spannung kann die maximale Teilegröße etwas kleiner sein. Für jedes hochgeladene Teil werden wir eine Analyse durchführen und Ihnen eine Rückmeldung geben.
| 6-seitiges 3-Achsen-Fräsen | 2-seitiges 3-Achsen-Fräsen | 5-Achsen-Fräsen* | Drehzentrum | ||||||
| Type | Material | X Y mm | Z mm | X Y mm | Z mm | X Y mm | Z mm | Ø mm | Z mm |
| Aluminium | Aluminium 2024-T3/T351 | 3.1355 | AlCu4Mg1 | 254 x 178 | 70 | 356 x 254 | 44 | Ø 73 | 99 | Ø 75 | 228 |
| 559 x 356 | 32 | ||||||||
| Aluminium | Aluminium 5083-H111 | 3.3547 | AlMg4.5Mn0.7 | 254 x 178 | 93 | 559 x 356 | 44 | Ø 75 | 228 | ||
| Aluminium | Aluminium 6082-T6/T651 | 3.2315 | AlSi1MgMn | 254 x 178 | 93 | 559 x 356 | 93 | Ø 73 | 99 | Ø 75 | 228 |
| Aluminium | Aluminium 7075-T6/T651 | 3.4365 | AlZn5.5MgCu | 254 x 178 | 91 | 559 x 356 | 91 | Ø 73 | 99 | Ø 75 | 228 |
| Aluminium | Aluminium 7075-T7351 | 3.4365 | AlZn5.5MgCu | 254 x 178 | 91 | 559 x 356 | 91 | ||||
| Messing | Messing Cz121 (bar) | 2.0401 | CuZn36Pb3 | Ø 73 | 99 | Ø 75 | 228 | ||||
| Messing | Messing Cz112 (60/40) | 2.0321 | CuZn36Sn1 | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| Kohlenstoffstahl | Kohlenstoffstahl EN8 | 1.0503 | Fe | 254 x 178 | 44 | 279 x 228 | 44 | Ø73 | 99 | Ø 75 | 228 |
| Kupfer | Kupfer C101 | 2.0060 | Cu | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| Baustahl | Baustahl S275JR | 1.0044 | Fe | 254 x 178 | 44 | 279 x 228 | 44 | Ø 73 | 99 | Ø 75 | 228 |
| Edelstahl | Edelstahl 17-4 PH | 1.4542 | X5CrNiCuNb16-4 | 254 x 178 | 44 | 279 x 228 | 53 | Ø 73 | 99 | Ø 75 | 228 |
| Edelstahl | Edelstahl 304/304L | 1.4304 | X5CrNi18-10 | 254 x 178 | 44 | 279 x 228 | 44 | Ø 73 | 99 | Ø 75 | 228 |
| Edelstahl | Edelstahl 316/316L | 1.4404 | X2CrNiMo17-12-2 | 254 x 178 | 44 | 279 x 228 | 44 | Ø 73 | 99 | Ø 75 | 228 |
| Titan | Titan Grade 5 | 3.7164 | Ti6Al4V | 254 x 178 | 44 | 279 x 228 | 44 | Ø 73 | 99 | Ø 75 | 228 |
| ABS | ABS Black | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| ABS | ABS Natural | 254 x 178 | 93 | 356 x 254 | 44 | ||||
| Acrylic (PMMA) | TECACRYL Acrylic Transparent | 254 x 178 | 93 | 279 x 228 | 74 | ||||
| HDPE | TECAFINE PE100 Black | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| HDPE | TECAFINE PE100 Natural | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| Nylon | Nylon 6 SUSTAMID 6 FR Natural | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| Nylon | Nylon 6 TECAST TM Black | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| Nylon | Nylon 6 TECAST T Natural | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| Nylon | Nylon 6 TECAMID GF 30% Black | 255 x 178 | 44 | 279 x 228 | 44 | ||||
| Nylon | Nylon 66 ERTALON GF30 Black | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| Nylon | Nylon 66 TECAMID 66 Natural | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| Nylon | Nylon 66 TECAMID GF 30% Black | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| PBT | TECADUR GF 30% Light Grey | 254 x 178 | 70 | 279 x 228 | 74 | ||||
| Polycarbonate (PC) | TECANAT Translucent Natural | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| PEEK | TECAPEEK Natural | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| PEI | Ultem 1000 TECAPEI Natural | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| PEI | Ultem 2300 TECAPEI 30% GF Natural | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| PET | TECAPET / TECADUR | 255 x 178 | 93 | 279 x 228 | 93 | ||||
| PE-UHMW | TECAFINE PE1000 Natural (Opaque White) | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| POM (Acetal) | Acetal Copolymer Black | 254 x 178 | 93 | 380 x 279 | 70 | ||||
| POM (Acetal) | Acetal Copolymer Natural | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| POM (Acetal) | Acetal Copolymer SUSTARIN C FDA approved | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| POM (Acetal) | Acetal Copolymer Static Dissipative (TECAFORM AH SD) Beige | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| POM (Acetal) | Acetal Homopolymer | 254 x 178 | 32 | 279 x 228 | 44 | ||||
| PP | Homopolymer Natural | 254 x 178 | 70 | 279 x 228 | 74 | ||||
| PP | Homopolymer TECAFINE Beige | 254 x 178 | 93 | 279 x 228 | 93 | ||||
| PPSU | Radel R-5500 Black | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| PTFE (Teflon) | TECAFLON White | 254 x 178 | 44 | 279 x 228 | 44 | ||||
| PVC | TECAVINYL Grey | 254 x 178 | 93 | 279 x 228 | 93 | ||||
* Indiziertes 5-Achsen-Fräsen (3+2-Fräsen)
5-Achsen-Bearbeitung
Die 5-Achsen-Bearbeitung* ermöglicht einen vielseitigen Ansatz für das Fräsen von Merkmale aus unterschiedlichen Winkeln, sodass komplexere Designs umgesetzt werden können.

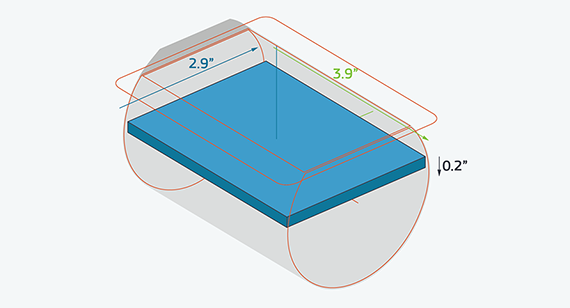

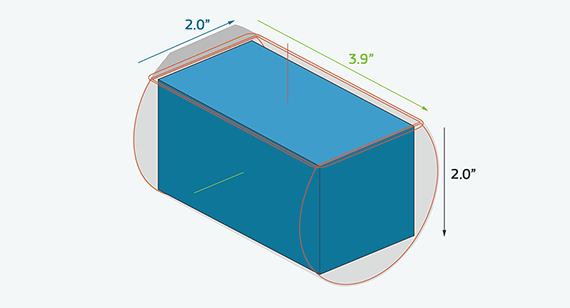

Bei unserer 5-Achsen-Bearbeitung ist zu beachten, dass es sich beim verwendetem Rohmaterial um Stangenmaterial handelt (zylindrisch). Für das Angebot haben wir den maximalen Durchmesser gewählt, der entsprechende maximale Fräsvolumen ist im Schaubild angegeben (66 mm x 73 mm x 99 mm). Bei Zweifeln über die Höchstmaße laden Sie bitte Ihren Entwurf hoch, um von uns ein ausführliches Feedback zur Machbarkeit zu erhalten.
Was ist 3-Achsen-Fräsen?
Die 3 Achsen beziehen sich auf die X- (links-rechts), Y- (vor-zurück) und Z (auf- und ab)-Bewegungen des Werkzeugs. Trotzdem sind auch komplexe Formen, wie Schrägen und konturierte Oberflächen, machbar. Eine Einschränkung ist, dass Bohrungen und Gewinde in der Regel auf einer der 3 Achsen liegen müssen.
Was bedeutet 2-seitiges und 6-seitiges Fräsen?
Beim 3-Achsen-Fräsen werden das Teil und die Spindel / das Werkzeug zueinander fixiert. Je mehr Funktionen von einer Seite bearbeitet werden können, umso besser (kurze Bearbeitungszeit und Genauigkeit). Protolabs bietet bei den meisten Werkstoffen das Fräsen von allen 6 Seiten an (wie z. B. beim Bohren von Löchern in einen Würfel). Größere Bauteile sind möglicherweise nur von 2 Seiten aus zugänglich (von oben und unten oder von der Z-Achse).
Was ist ein Drehzentrum?
Ein Drehzentrum ist eine Drehmaschine, die auch die Möglichkeit zum Fräsen bietet – der Vorteil ist, dass sich damit viel komplexere Bauteile herstellen lassen. Es sollte vor allem darauf geachtet werden, dass eine „Trennfläche“ eingeplant wird. Dies ist die letzte zu bearbeitende Fläche und sollte idealerweise flach sein. Diese Fläche kann mithilfe einer zweiten Konfiguration bearbeitet werden. Weitere Informationen finden Sie auf unserer Seite zum CNC-Drehen.
