PROGETTAZIONE AL SERVIZIO DELLA VELOCITÀ
Il rispetto di queste linee guida di progettazione permette tempi di produzione ottimali e razionali dal punto di vista economico.
FORI
- Nessun limite massimo, ma alcuni fori saranno a fondo piatto. Evitare fori a perforazione profonda.
- Diametro minimo del foro 0,5 mm..
FINITURE
- A fine lavorazione, tutti gli spigoli vivi vengono rimosi.
- Perlatura, lieve finitura opaca (applicata all'intero componente)
- Opzioni per l'anodizzazione o la marcatura laser.
SCANALATURE
- Massimizzare le raggiature per consentire l'uso di utensili di diametro maggiore con un raggio d'azione più profondo. Profondità massima
della scanalatura 50 mm. - Larghezza minima della scanalatura 0,75 mm. Ricorrere a 1,25 mm consente una maggiore profondità e velocità.
Questi particolari richiedono una lavorazione laterale. La progettazione per un accesso superiore/inferiore minimizza i costi (cubo mini).
FILETTATURE
- HELICOIL® – filettatura metrica e UN (in una gamma di dimensioni comuni).
- Svasatura – Progettazione per assemblaggi (DfA) ed estensione della profondità della filettatura a più di Ø × 2,5.
- Filettatura a passo grosso (pollice) e passo fine: Regola generale profondità = Ø × 2,5.
- Filettatura metrica: da M1.6 a M12. Scelta di filettature metriche a passo fine. Regola generale profondità = Ø × 2,5.
I lati del cubo sono di 90 mm e sono fabbricati in lega di alluminio 6082.
PROGETTAZIONE AL SERVIZIO DELLA FUNZIONALITÀ
Questi particolari dimostrano grandi potenzialità, ma richiedono più tempo per la lavorazione.
SUPERFICI SAGOMATE
- La fresatura a sfera fornisce superfici sagomate come se si trattasse di una lavorazione a macchina a 3 assi.
- Prestare attenzione alla raggiatura elevata – l'utensile lavora dall'alto.
DETTAGLI COMPLESSI
- Possibilità di inserimento di testo, tuttavia l'utilizzo di frese più piccole richiede più
tempo. Può essere d'aiuto utilizzare un testo arrotondato e inserire delle raggiature.
TASCHE
- Più piccola è la raggiatura, più piccolo è l'utensile, e pertanto meno profonda è la tasca.
- Aggiungere una raggiatura (e smussare l'inserto)
- Oppure lavorare a rilievo (estendere il diametro della lama oltre l'angolo); 2 opzioni
illustrate.
PARETI, BORCHIE E PARTICOLARI IN RILIEVO
- È possibile uno spessore di parete minimo di 0,5 mm. Prestare attenzione alla rigidità del materiale: più spesso è, meglio è, soprattutto
per i materiali plastici/duttili. - Cercare di evitare particolari in rilievo/ borchiati (per creali, tutto il materiale sul lato sarà rimosso).
- Prendere in considerazione un inserto (perno o tassello), poiché la fresatura di un foro o di una filettatura è più conveniente di un particolare in rilievo.

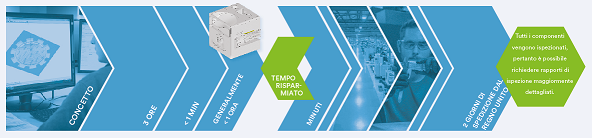

DAL FILE CAD AL COMPONENTE... IN POCHE ORE
* Si applicano costi per la spedizione e l'urgenza, i nostri tempi di produzione standard e ordinari sono di 3 giorni lavorativi + 1 giorno di spedizione.
I tempi sono applicabili a questo campione in alluminio. Pezzi più grandi o complessi e materiali diversi possono richiedere più tempo. Effettua adesso l'upload per conoscere il prezzo e i tempi di spedizione.
