Comparatif des matières impression 3D
Tout voir
Plastique
Métal
Elastomère
Tout développerexpand_all
Tout Réduirecollapse_all
Similaire ABS Gris (Accura Xtreme Grey)
Process: SLA
Durabilité
Fléxibilité
Robustesse
Résistance thermique
Prototypage
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le silimaire ABS Gris est un matériau polyvalent largement utilisé qui offre une plus grande flexibilité que les autres résines SLA. C'est une matière de stéréolithographie idéale pour sa durabilité et sa tolérance à la chaleur. Les pièces fabriquées avec ce similaire ABS Gris ont un aspect et un toucher similaires aux pièces moulées par injection.
Résistance à la traction
40 +/- 8 MPa
E-module
2000 +/- 400 MPa
Déformation à chaud
62°C
Allongement
9 +/- 5%
Taille maximale des pièces: 585mm x 585mm x 380mm (résolution normale)
Taille minimale: 0.25mm (normal resolution only)
Similaire ABS - MicroFine™ (Vert)
Process: SLA
Rigidité
Micro-résolution
Prototypage
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le similaire ABS MicroFine™ est disponible en couleur verte. Ce matériau semblable à l'ABS a été conçu sur mesure par DSM pour Protolabs, pour la stéréolithographie à micro-résolution et est capable de produire des pièces de micro-résolution (0,025 mm)
Résistance à la traction
60 +/- 10 MPa
E-module
2600 +/- 400 MPa
Déformation à chaud
59°C
Allongement
8 +/- 4%
Taille maximale des pièces: 127mm x 127mm x 50mm (*taille maximale recommandée 25mm x 25mm x 25mm)
Taille minimale: 0.07mm (micro resolution)
Similaire ABS Blanc (Accura Xtreme White 200)
Process: SLA
Fléxibilité
Rigidité
Stabilité dimensionnelle
Prototypage
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le similaire ABS blanc est une matière polyvalente largement utilisée qui offre une certaine souplesse par rapport aux autres résines SLA. C'est un matériau de stéréolithographie idéal pour la durabilité. Par rapport à la valeur moyenne de l'ABS moulé par injection, sa résistance à la traction est légèrement supérieure, mais son allongement à la rupture est inférieur. La déviation thermique de l'ABS-Like White est la plus faible de tous les matériaux SLA.
Résistance à la traction
55 +/- 10 MPa
E-module
3300 +/- 400 MPa
Déformation à chaud
47°C
Allongement
9 +/- 5%
Taille maximale des pièces: 736mm x 635mm x 533mm (résolution normale)/ 247mm x 247mm x 250mm (haute résolution)
Taille minimale: 0.25mm (résolution normale)/ 0.13mm (haute résolution)
Similaire ABS Noir (Accura 7820)
Process: SLA
Stabilité dimensionnelle
Résistance à l'humidité
Prototypage
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le similaire ABS Noir est un matériau durable pour le prototypage. Sa couleur noir profond et ses surfaces brillantes et cosmétiques offrent l'apparence d'une pièce moulée. Les parois latérales et les surfaces inférieures ont une finition mate. Le matériau présente une bonne stabilité dimensionnelle et une bonne résistance à l'humidité.
Résistance à la traction
55 +/- 10 MPa
E-module
3000 +/- 400 MPa
Déformation à chaud
51°C
Allongement
5 +/- 3%
Taille maximale des pièces: 247mm x 247mm x 250mm (normale et haute résolution)
Taille minimale: 0.25mm (résolution normale) / 0.13mm (haute résolution)

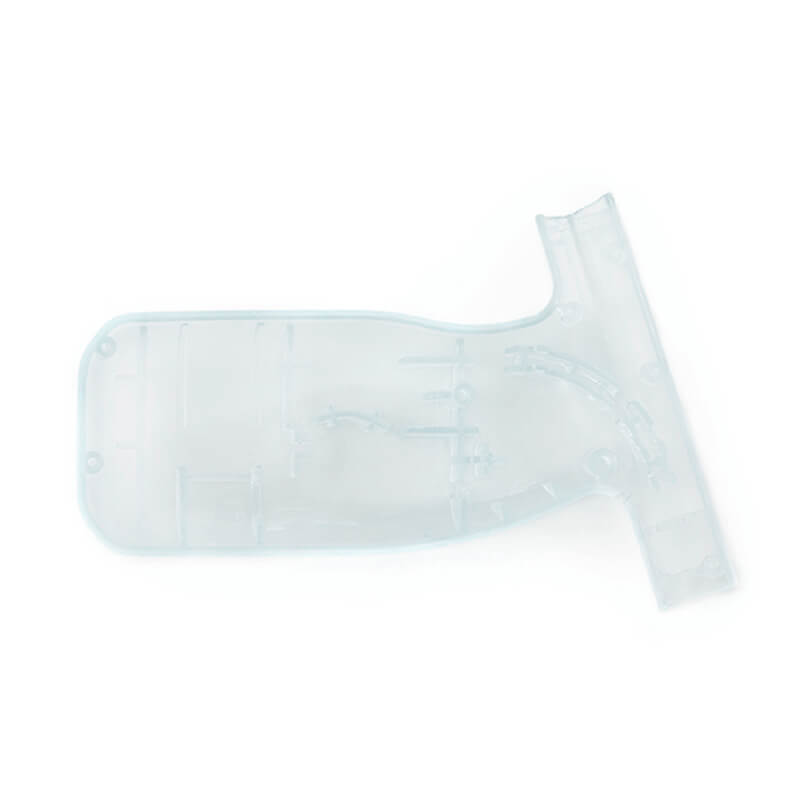

Similaire ABS Translucide / Clair (WaterShed XC 11122)
Process: SLA
Résistance à l'humidité
Transpacenre (via finition post-process)
Prototypage
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le similaire ABS Translucide/Clair offre une combinaison unique de faible absorption de l'humidité et de transparence presque incolore. Une finition personnalisée est nécessaire pour obtenir une clarté fonctionnelle. Sa résistance à la traction et son allongement à la rupture sont parmi les plus élevés des matériaux thermodurcis imprimés en 3D.
Résistance à la traction
55 +/- 10 MPa
E-module
2900 +/- 400 MPa
Déformation à chaud
45.9 - 54.5°C
Allongement
6 +/3%
Taille maximale des pièces: 736mm x 635mm x 533mm (résolution normale)/ 247mm x 247mm x 250mm (haute résolution)
Taille minimale: 0.25mm (résolution normale)/ 0.13mm (haute résolution)

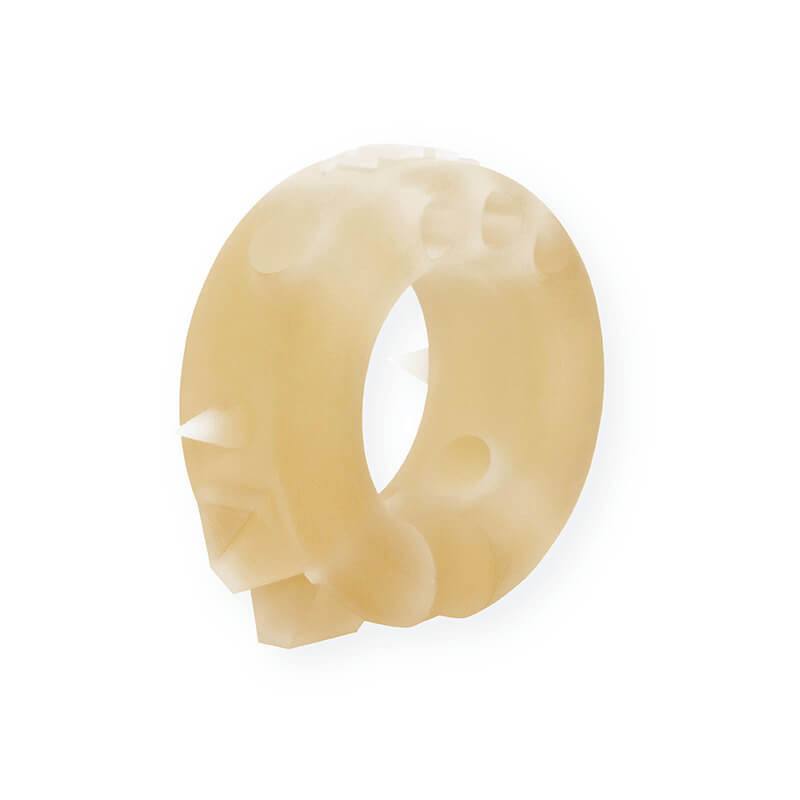

Silimaire PC translucide Haute température (Accura 5530)
Process: SLA
Rigidité
Résistance hautes températures (traitement post-process)
Robustesse
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le similaire PC Advanced High Temp est utilisé de préférence pour les pièces qui nécessitent une résistance et une rigidité combinées à une forte résistance aux températures élevées. Une post-cuisson thermique peut être utilisée pour améliorer encore les propriétés mécaniques et la résistance à la chaleur, mais le produit sera plus fragile.
Résistance à la traction
45 +/- 10 MPa
E-module
3900 +/- 400 MPa
Déformation à chaud
170 – 250°C (with thermal post-cure)
Allongement
1.5 +/- 1%
Taille maximale des pièces: 247mm x 247mm x 250mm (résolution normale)
Taille minimale: 0.25mm (résolution normale)/ 0.13mm (haute résolution)
Similaire Céramique (Advanced HighTemp PerFORM)
Process: SLA
Rigidité
Résistance hautes températures (traitement post-process)
Robustesse
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le similaire Céramique (Advanced High Temp) combine une tolérance supérieure aux hautes températures avec la résistance et la rigidité. Une post-cuisson thermique peut être utilisée pour améliorer encore les propriétés mécaniques et la résistance à la chaleur, mais le produit sera plus fragile.
Résistance à la traction
75 +/- 10 MPa
E-module
10,500 +/- 1000 MPa
Déformation à chaud
268°C (with thermal post-cure)
Allongement
1 +/- 0.5%
Taille maximale des pièces: 585mm x 585mm x 380mm (résolution normale)/ 247mm x 247mm x 250mm (haute résolution)
Taille minimale: 0.25mm (résolution normale)/ 0.13mm (haute résolution)
PA12-Chargé Verre 40% Smooth Blanc
Process: SLS
Stabilité dimensionnelle
Rigidité
Résistance thermique
Résistance à l'usure
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA12-Chargé Verre Smooth Blanc est une poudre polyamide chargée à 40% de billes de verre qui lui confèrent
une plus grande rigidité et une meilleure stabilité dimensionnelle. Il présente une plus grande résistance thermique
que le polyamide et une excellente endurance à l’usure. En raison du verre qu’il renferme, sa résistance aux impacts
et à la traction est inférieure à celle des autres nylons.
Résistance à la traction
42 +/- 4 MPa
E-module
3600 +/- 400 MPa
Déformation à chaud
157°C
Allongement
5 +/- 2%
PA11 Smooth Gris
Process: MJF
Fléxibilité
Fort allongement à la rupture
Résistance thermique
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA11 Smooth Gris présente d’excellentes caractéristiques de ductilité et de tenue à la température tout en
conservant une bonne résistance à la traction. Il possède l’un des seuils d’allongement de rupture les plus élevés
de tous les Nylons.
Résistance à la traction
52 +/- 4 MPa
E-module
1800 +/- 200 MPa
Déformation à chaud
185 +/- 5°C
Allongement
30 +/- 5%
Taille maximale des pièces: 284mm x 380mm x 380mm (*recommended max 200mm x 200mm x 200mm)
Taille minimale: 0.5mm
PA11 Vapour Smooth Noir
Process: MJF
Flexibilité
Fort allongement à la rupture
Résistance thermique
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA11 Vapour Smooth Noir présente d’excellentes caractéristiques de ductilité et de tenue à la température
tout en conservant une bonne résistance à la traction. Il possède l’un des seuils d’allongement de rupture les plus
élevés de tous les Nylons. Les pièces à usage final sont étanches à l’eau et l’air sans traitement supplémentaire et
possèdent des proriétés mécaniques plus homogènes que celles obtenues par le frittage sélectif par laser
Résistance à la traction
52 +/- 4 MPa
E-module
1800 +/- 200 MPa
Déformation à chaud
185 +/- 5°C
Allongement
35 +/- 5%
Taille maximale des pièces: 284mm x 380mm x 380mm (*recommended max 200mm x 200mm x 200mm)
Taille minimale: 0.5mm
PA12 Smooth Blanc
Process: SLS
Rigidité
Economique
Robustesse
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA12 Smooth Blanc est un matériau économique bien adapté aux prototypes fonctionnels et aux pièces finies. Il
est très durable, offre une bonne résistance aux impacts et aux températures élevées, et reste stable même dans
des conditions très variées.
Résistance à la traction
50 +/- 4 MPa
E-module
2000 +/- 200 MPa
Déformation à chaud
163°C
Allongement
11% +/- 4%

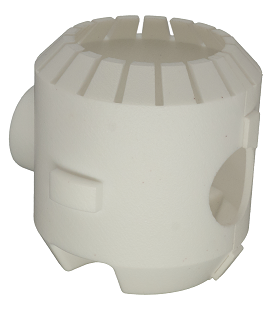

PA12 Vapour Smooth Blanc
Process: SLS
Robustesse
Rigidité
Economique
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA 12 Vapour Smooth Blanc est un matériau économique bien adapté aux prototypes fonctionnels et aux pièces
finies. Il est très durable, offre une bonne résistance aux impacts et aux températures élevées, et reste stable même
dans des conditions très diverses.
Résistance à la traction
46 +/- 4 MPa
E-module
1900 +/- 200 MPa
Déformation à chaud
163°C
Allongement
15% +/- 4%
PA12-Chargé Carbone Smooth Noir
Process: SLS
Résistance thermique
Robustesse
Rigidité
Conductivité
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA12- Chargé Carbone Smooth Noir est un nylon noir / gris anthracite caractérisé par une rigidité extrême et une
résistance aux températures élevées, associées à des propriétés de conductivité électrique et à une grande légèreté.
Il peut être utilisé à la fois pour des prototypes fonctionnels et des pièces d’utilisation finale. Le Chargé Carbone offre
des propriétés mécaniques différentes selon la direction des trois axes considérés. Ce matériau présente une bonne
qualité de surface et une finition plus lisse que les autres nylons SLS.
Résistance à la traction
85 +/- 5 MPa
E-module
8300 +/- 400 MPa
Déformation à chaud
170 +/- 5°C)
Allongement
3.2 +/- 2%

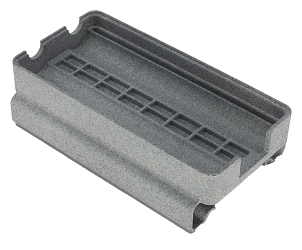

PA 12 Smooth Gris Clair
Process: MJF
Etanche air
Etanche eau
Propriétés mécaniques isotropes
Robustesse
Economique
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA12 Smooth Gris Clair est un nylon à forte résistance à la traction,bien adapté aux prototypes fonctionnels
et aux pièces finies.Les pièces finales présentent des finitions de surface de qualité, une résolution fine, des
caractéristiques et des propriétés mécaniques plus homogènes par rapport à des procédés tels que le frittage
sélectif par laser.
Résistance à la traction
49 +/- 4 MPa
E-module
1900 +/- 200 MPa
Déformation à chaud
175°C
Allongement
12 +/- 4%
Taille maximale des pièces: 284mm x 380mm x 380mm (*recommended max 200mm x 200mm x 200mm)
Taille minimale: 0.5mm
PA 12 Flex Pure Noir
Process: SLS
Fléxibilité
Durabilité
Fort allongement à la rupture
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Le PA12 Flex Pure Noir est un nylon noir / anthracite caractérisé par une excellente flexibilité et une excellente
résistance aux chocs. PA12 Flex Pure Noir combine les propriétés positives du PA12 et du PP. La résistance et
la rigidité sont similaires à celles du PA 12. L’allongement est comparable à celui du PP non chargé. Sa grande
durabilité en fait un excellent choix non seulement pour le prototypage, mais aussi pour les pièces de production
Résistance à la traction
50 +/- 4 MPa
E-module
2000 +/- 200 MPa
Déformation à chaud
175 +/- 5°C
Allongement
17 +/- 4%
Acier Inoxydable 316L
Process: DMLS
Robustesse
Résistante aux agents chimiques
Résistance à la corrosion
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
La composition chimique des pièces réalisées en acier inoxydable 316L correspond à la norme ASTM F138, libellée
Spécifications standard pour barres et câbles d’acier inoxydable forgé 18 Cr - 14 Ni - 2,5 Mo destinés aux implants
chirurgicaux (UNS S31673). Ce type d’acier inox se distingue par sa forte résistance à la corrosion et l’absence
démontrée de substances lixiviables à des concentrations cytotoxiques
Résistance à la traction
570 +/- 30 MPa
Allongement
40 +/- 5%
Dureté
85 +/- 5 HRB
Taille maximale des pièces: 250mm x 250mm x 300mm (high resolution)/ 71mm x 71mm x 80mm (Ø100mm x 80mm) (Fine Resolution)
Taille minimale: 1mm (high resolution)/ 0.5mm (fine resolution)
Aluminium AlSi10Mg
Process: DMLS
Légèreté
Conductible
Prototypage et production
Conductivité thermique
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
L’aluminium AlSi10Mg est un alliage de fonderie typique. Il présente de bonnes propriétés pour le moulage. Il permet
notamment de produire des pièces moulées aux parois fines et à la géométrie complexe. Sa robustesse, sa dureté
et ses propriétés dynamiques le rendent également parfaitement adapté à la production de pièces soumises à de
fortes charges. Les valeurs des propriétés des matériaux ci-dessous sont mesurées après relâchement des contraintes.
Résistance à la traction
360 +/- 30 MPa
Allongement
6 +/-5%
Dureté
120 +/- 5 HBW
Taille maximale des pièces: 300mm x 300mm x 400mm (normal resolution)/ 250mm x 250mm x 300mm (high resolution)
Taille minimale: 1mm
Inconel 718
Process: DMLS
Résistance thermique
Résistance à la corrosion
Robustesse
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
La matière Inconel est utilisée dans le processus DMLS de Protolabs. L’Inconel est un superalliage de nickel et de
chrome de forte résistance, inoxydable, utilisable dans une plage de température allant de -252 °C à 704 °C. Sa
forte résistance thermique vient de sa capacité à créer une couche épaisse et stable d’oxyde de passivation à hautes
températures, ce qui protège le matériau des attaques ultérieures. L’inconel a également une bonne résistance en
traction, à la fatigue, au fluage et à la rupture.
Protolabs Europe détient également la certification de fabrication DNV pour ce matériau.
Résistance à la traction
960 +/- 50 MPa
Allongement
30 +/- 5%
Dureté
Ca. 30 HRC
Taille maximale des pièces: 250mm x 250mm x 300mm (résolution normale et haute)
Taille minimale: 1mm
Titane (Ti6Al4V)
Process: DMLS
Légèreté
Résistance à la corrosion
Biocompatible
Robustesse
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Cet alliage léger bien connu est caractérisé par ses excellentes propriétés mécaniques et sa forte résistance à
la corrosion. En outre, son poids spécifique est relativement faible et il offre de bons résultats en matière de
biocompatibilité. Il est idéal pour de nombreuses applications d’ingénierie hautes performances, comme dans le domaine médical, l’aérospatiale ou encore les sports mécaniques
Résistance à la traction
1200 +/- 50 MPa
Allongement
8 +/- 2%
Dureté
33 +/-2 HBW
Taille maximale des pièces: 250mm x 250mm x 300mm (résolution normale et haute)/ 71mm x 71mm x 80mm (Ø100mm x 80mm) (résolution fine)
Taille minimale: 1mm (résolution normale)/ 0.5mm (résolution fine)
Cobalt Chrome (Co28Cr6Mo)
Process: DMLS
Résistance à la corrosion
Biocompatible
Robustesse
Fort allongement à la rupture
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
La matière cobalt chrome est utilisée dans notre processus DMLS. Il s’agit d’un superalliage composé principalement
de cobalt et de chrome, connu pour son rapport résistance/poids élevé, son excellente résistance au fluage et à la
corrosion.
Résistance à la traction
1080 +/- 50 MPa
Allongement
20 +/- 2%
Dureté
30 +/- 2 HRC
Taille maximale des pièces: 100mm x 100mm x 100mm (résolution fine)
Taille minimale: 0.5mm
Acier Maraging 1.2709
Process: DMLS
Résistance thermique
Robustesse
Rigidité
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
L’acier maraging 1.2709 est un acier allié présentant une rigidité élevée. Sa composition correspond à la classification
américaine 18 % Ni Maraging 300, européenne 1.2709 et allemande X3NiCoMoTi 18-9-5. Ce type d’acier est
caractérisé par ses très bonnes propriétés mécaniques, et peut recevoir un traitement thermique pour augmenter
encore sa dureté.
Résistance à la traction
1100 +/- 100 MPa
Allongement
8 +/- 3%
Dureté
33-37 HRC
Taille maximale des pièces: 250mm x 250mm x 300mm (normale et haute résolution)
Taille minimale: 1mm
TPU-88A Pure Noir
Process: SLS
Fléxibilité
Résistance à l'usure et l'abrasion
Durabilité
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Ce polyuréthane thermoplastique (TPU) combine l’élasticité et l’allongement du caoutchouc avec une bonne
résistance à l’abrasion et aux chocs. Il peut être utilisé aussi bien pour des prototypes que pour des pièces
fonctionnelles
Résistance à la traction
20 +/- 5 MPa
E-module
72 +/- 16 MPa
Allongement
520 +/- 50%
True Silicone
Process: SLA
Résistance thermique
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
True silicone is 100% pure silicone that is available in different shore-A hardness as detailed below. The material is suitable to produce both functional prototypes and end-use products, which can be used in a temperature range of -30°C to +180°C.
Résistance à la traction
1.9 N/mm2 - 9.1 N/mm2
E-module
--
Allongement
>1,000% - 270%
Taille maximale des pièces: 70 mm x 130mm x 100mm (normal resolution)
Taille minimale: 0.25mm
Digital Photopolymer (30A-95A)
Process: Polyjet
Résistance aux chocs
Fléxibilité
Coloration bicolore
Surmoulage
Prototypage
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
PolyJet permet de choisir la dureté souhaitée ou de combiner les propriétés des matériaux en une seule fabrication, ce qui le rend idéal pour le prototypage de pièces surmoulées. Les duretés Shore A de 30A, 40A, 50A, 60A, 70A, 85A, 95A et rigide sont disponibles dans les couleurs suivantes : transparent/translucide, blanc et noir.
Résistance à la traction
2.4 - 65 MPa
E-module
--
Allongement
10 - 270%
3DP Silicone (60-65%)
Process: Polyjet
Résistance thermique
Elasticité
Prototypage
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Les prototypes en silicone thermolabile peuvent être produits avec l'imprimante 3D en silicone de Protolabs.
Le matériau utilisé est le silicone 3DP, disponible dans les duretés Shore A 35 et 65. Les pièces imprimées ont une très bonne élasticité et ont un aspect blanc laiteux
Résistance à la traction
0.5 - 2.5 MPa
E-module
--
Allongement
160%
Ultrasint™ TPU-01 - 88A Pure Gris
Process: MJF
Fléxibilité
Durabilité
Résistance à l'usure et l'abrasion
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Ce polyuréthane thermoplastique (TPU) combine l’élasticité et l’allongement du caoutchouc avec une bonne
résistance à l’abrasion et aux chocs. Il résiste parfaitement aux produits chimiques, aux huiles et aux graisses, ce
qui le rend parfait pour les applications automobiles. Il possède une bonne résistance aux UV. Cette matière a été
spécialement développée pour optimiser les conceptions de structures lattices et garantit une excellente précision
et une grande résolution des détails. Elle peut être utilisée pour produire aussi bien des prototypes que des pièces
fonctionnelles
Résistance à la traction
9 +/- 2 MPa
E-module
75 MPa
Allongement
>220%
Taille maximale des pièces: 284mm x 380mm x 280mm (*suggested max 200mm x 200mm x 200mm)
Taille minimale: 0.5mm
Ultrasint™ TPU-01 - 88A Vapour Smooth Noir
Process: MJF
Flexibilité
Durabilité
Résistance à l'usure et l'abrasion
Prototypage et production
Plus de détailsexpand_circle_down
Moins de détailsexpand_circle_up
Ce polyuréthane thermoplastique (TPU) combine l’élasticité et l’allongement du caoutchouc avec une bonne
résistance à l’abrasion et aux chocs. Il résiste parfaitement aux produits chimiques, aux huiles et aux graisses, ce
qui le rend parfait pour les applications automobiles. Il possède une bonne résistance aux UV. Cette matière a été
spécialement développée pour optimiser les conceptions de structures lattices et garantit une excellente précision
et une grande résolution des détails. Elle peut être utilisée pour produire aussi bien des prototypes que des pièces
fonctionnelles
Résistance à la traction
9 +/- 2 MPa
E-module
75 MPa
Allongement
>220%
Taille maximale des pièces: 284mm x 380mm x 280mm (*suggested max 200mm x 200mm x 200mm)
Taille minimale: 0.5mm
